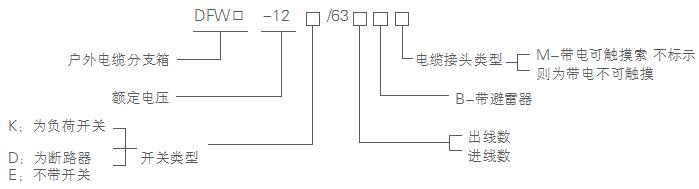

DFW口-12/630-20系列戶外高壓電纜分支箱

不帶開關電纜分支箱系戶外設計、全密封結構，全絕緣、防塵、防潮、抗洪水、耐腐蝕、環境適應性強。柜體防護等級達 IP33。電纜接頭支架采用不銹鋼材料，外殼采用不銹鋼或冷扎板噴涂制造。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質榮譽 在線留言

產品描述

參數

主要技術參數

(A)不帶開關型
額定電壓	12KV	回路電阻	≤40μΩ
額定電流	630A	導體工作溫度	≤ 95℃
額定頻率	50HZ	防護等級	IP33
局部放電	≤10pC/13kV	潮濕實驗	11kV/100h
額定熱穩定電流	20kA/2s	適用電纜類型	交流聚乙烯電纜
額定動穩電流 ( 峰值 )	50kV	適用電纜截面	35-400mm2
工頻耐壓	45kV/1min	適用環境溫度	-45℃ ~+55℃
雷電沖擊耐壓	105kV	適用海拔高度	≤3000m

(B)帶開關型
額定電壓	12KV	額定閉環開斷電流	630A
額定電流	630A	額定短路開斷電流	20kA
額定頻率	50HZ	回路電阻	≤120μΩ
額定短時耐受電流	20kA/3s	負荷開關機械壽命	2000 / 5000 次
額定峰值耐受電流	50KV	防護等級	IP33
工頻耐壓 ( 有效值 )	42kV/1min	SF6 氣體壓力	0.045Mpa / 20℃
雷電沖擊耐受電壓	75kV	SF6 氣體年泄漏率	<0.05% / 年
二次回路工頻耐壓	2kV/1min	導體工作溫度	≤95℃
負極性直流耐壓	52kV/15min	適用電纜類型	交流聚乙烯電纜
局部放電	≤10pC/13kV	適用電纜截面	≤400mm2
額定電流開斷次數	100 次	適用環境溫度	-45℃ ~+55℃
額定電纜開斷電流	10A	適用海拔高度	≤2500m

結構與特點

不帶開關型

不帶開關電纜分支箱系戶外設計、全密封結構，全絕緣、防塵、防潮、抗洪水、耐腐蝕、環境適應性強。柜體防護等級達 IP33。電纜接頭支架采用不銹鋼材料，外殼采用不銹鋼或冷扎板噴涂制造。
電纜接頭支架位于分支箱的上部，用來支撐套管，套管則用來固定電纜接頭，如果是帶避雷器，避雷器安裝在電纜接頭的末端。另外，短路故障指示器和帶電顯示器也裝在分支箱內。箱內所有主回路帶電部件由預制插入式電纜終端頭絕緣處理。電纜隔板位于箱體下部，有電纜固定夾和接地端子。箱體布局合理，體積小，結構緊湊，外形美觀大方，安裝簡單，免維護。

帶開關型

帶開關殼體材料全部采用不銹鋼、SMC、冷軋鋼板制作。鋼板表面噴塑，厚度在于2mm,具有很強的抗腐蝕能力和機械強 度，頂蓋為空氣夾層式雙層結構，并設有通風孔，進風口設在箱體下部，出風口設在箱體頂部，隱藏于頂檐下面，可形自下而上的對流空氣，箱體底部上設有可拆卸隔板，有電纜進出孔，可防止小動物進入，并使箱體具有良好的隔熱通風效果。
箱體內開關為原裝進口或國產的SF6絕緣三工位負荷開關及全封閉充氣式SF6負荷開關式真空斷路器，開關氣體全密封結 構，不需加熱器，無凝露問題，免維護，箱體內無外露帶電體，負荷開關機械壽命2000/5000次;高壓進出線通過環氧樹脂套管連接。電纜室的每個間隔都用鋼板隔開。前門與相應的接地開關之間都有聯鎖，只有在接地開關合上的時候前門才能打開，每個間隔都配有一組三箱帶電顯示器。掛鎖裝置，可將開關鎖定在任狀態(合閘、分閘、接地其中之一)。
負荷開關上設有角頭位置觀察窗，可以直接看到觸頭的狀態，另有位置指示器與開關操作軸相聯，保證位置指示準確。負荷開關與接地之間的機械聯鎖以防止錯誤操作。電纜頭為防水、帶電可觸摸型，抗洪水，并且可以靈活地進行電纜連接及擴 展。預留遙測遙控、電動操作和SCADA功能，可輕松升級，逐步實現配電自動化，箱體四面明顯部位均印制“止步，高壓危險”等警示字樣和警示標志。

產品結構

帶開關系列分支箱主要由五部份組成:

戶外箱:SMC或用2.0mm厚的不銹鋼槔焊接成形，按用戶要求外表分為鏡面或砂面噴塑 (駝灰色或環保綠色)。
內框架:用鋼板、型材焊成并進行整體熱鍍鋅處理。負荷開關及進、出線電纜接頭固定在柜架上面，整體安裝在戶外箱內，操作機構室、電纜進、出線室均為全封閉小室。
開關室:內裝SF6負荷開關，其開關型號分別為FLN36-12D、SFG-12型及全封閉充氣式SF6負荷開關或真空斷路器。
電纜進線室:內裝可觸摸屏蔽開硅橡膠電纜接頭及帶電顯示裝置。
電纜出線室:按照出線分支多少裝配相應數量的電纜接頭及電纜固定柜。
